Правильная установка картриджа и настройка его положения на шелле — это целая наука на стыке физики и акустики. Если игла стоит под неправильным углом или давит на дорожку слишком сильно, вы не только потеряете в качестве звука, но и будете безвозвратно портить свои виниловые сокровища.
В этом пошаговом руководстве мы разберём все базовые параметры настройки картриджа. Итак, приступим.
Что понадобится для работы?
Прежде чем начать, подготовьте набор инструментов. Нам потребуются: шаблон-транспортир (protractor). Обычно он идёт в комплекте с проигрывателем, но можно скачать и распечатать нужный (чаще всего это Baerwald или Stevenson); цифровые весы для измерения прижимной силы; небольшое плоское зеркальце; шестигранный ключ для крепёжных винтов картриджа. Нужен будет также паспорт картриджа, где указаны его рекомендованные параметры.
Установка картриджа и корректировка его геометрии
Любая установка картриджа начинается с его физического крепления к шеллу тонарма. Важный момент: не затягивайте крепёжные винты до конца. Оставьте их слегка ослабленными, чтобы картридж можно было двигать вперёд-назад.

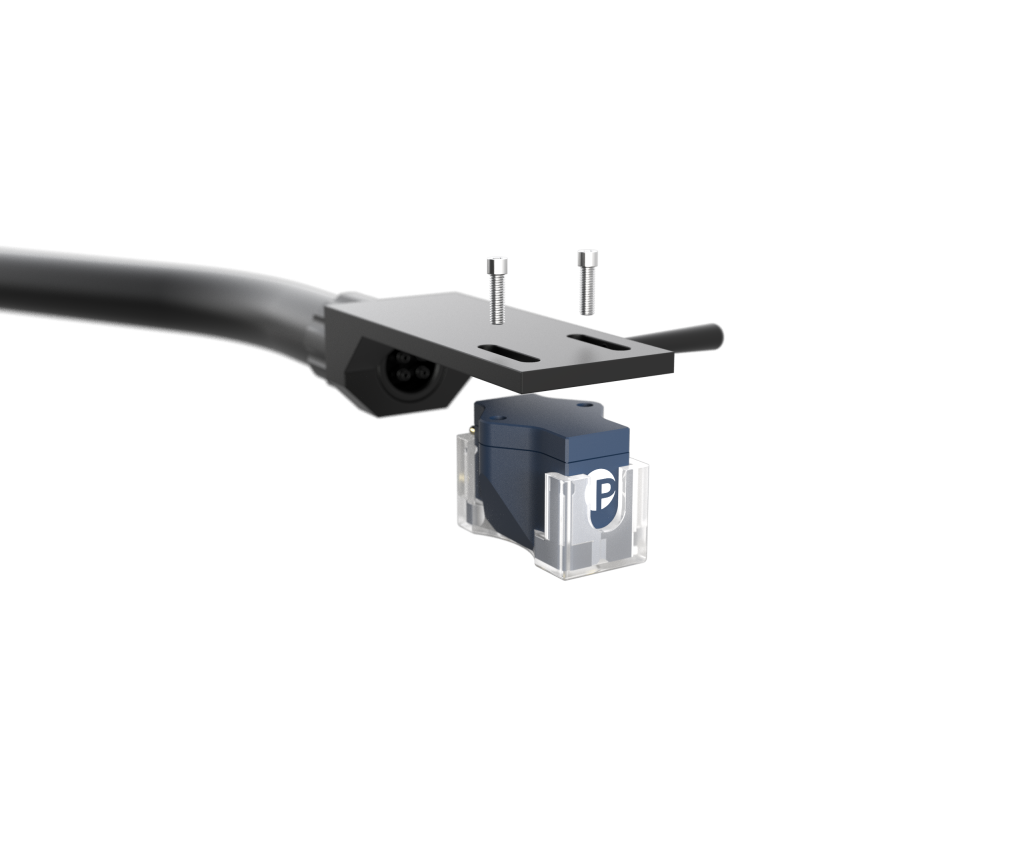

После первоначальной установки картриджа на шелл не затягивайте винты
Настройка положения картриджа (его геометрии) нужна потому, что дорожка на пластинке нарезается по прямой линии (тангенциально), а тонарм движется по ней по дуге. В результате игла всегда находится под небольшим углом к стенкам канавки. Это приводит к появлению ошибки считывания информации и теоретически может вызвать искажения. Задача настройки геометрии — минимизировать эту ошибку трекинга (искажение) по всей длине канавки пластинки и исключить слышимые искажения.
Настраиваем геометрию картриджа
При настройке геометрии мы устанавливаем «заход» или «свес» (Overhang) картриджа — расстояние, на которое кончик иглы выступает за ось центра пластинки. Положите шаблон-транспортир на опорный диск проигрывателя, совместив центральное отверстие шаблона со шпинделем. Опустите тонарм так, чтобы игла попала в первую сетку шаблона (первая нулевая точка). Сдвигайте картридж вперёд или назад в пазах шелла, пока кантилевер (тонкая трубочка, на которой держится игла) не станет идеально параллелен линиям сетки.

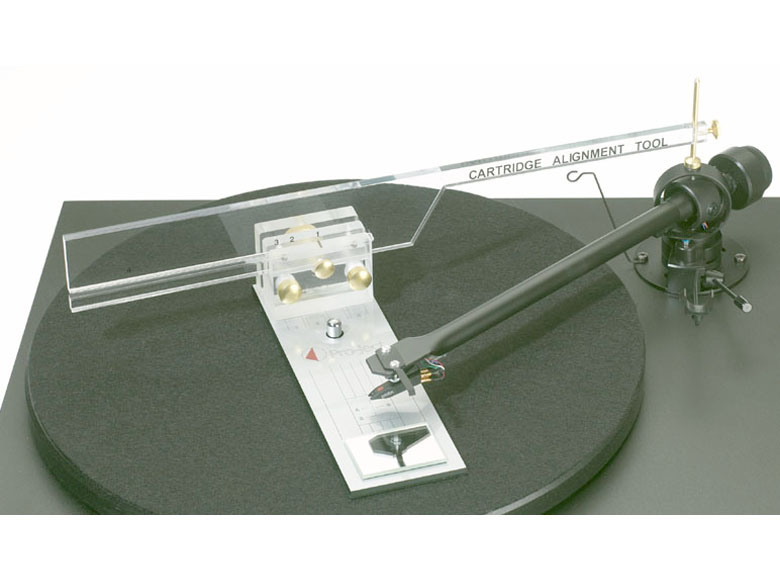

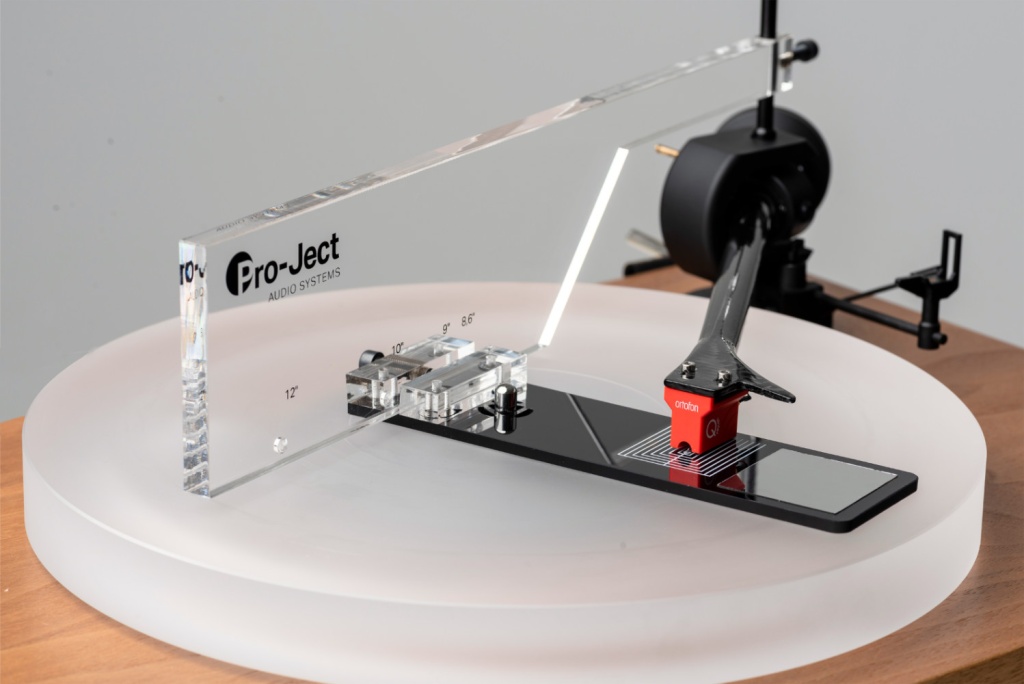

Шаблон Pro-Ject Align it
Переместите тонарм во вторую сетку (вторая нулевая точка, ближе к центру) и повторите проверку. Если кантилевер параллелен в обеих точках — Overhang настроен верно, и геометрия соблюдена. Теперь можно плотно затягивать винты картриджа (делайте это по очереди, подтягивая по чуть-чуть, чтобы не сбить настройку).

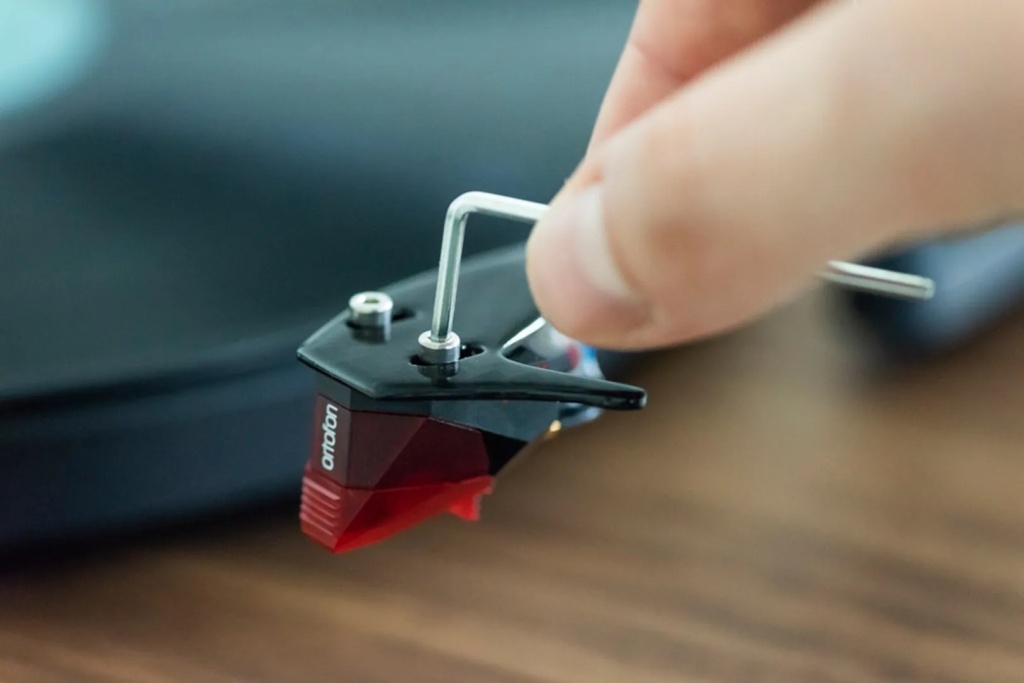

После окончания настройки аккуратно зафиксируйте винты картриджа
Настройка азимута (Azimuth)
Азимут — это угол наклона иглы относительно поверхности пластинки, если смотреть на тонарм спереди или сзади. Игла должна входить в канавку строго перпендикулярно (под углом 90 градусов). Если азимут сбит, игла будет опираться на одну стенку канавки сильнее, чем на другую. Это приведёт к дисбалансу стереоканалов, потере микродинамики и «мыльному» звучанию высоких частот.

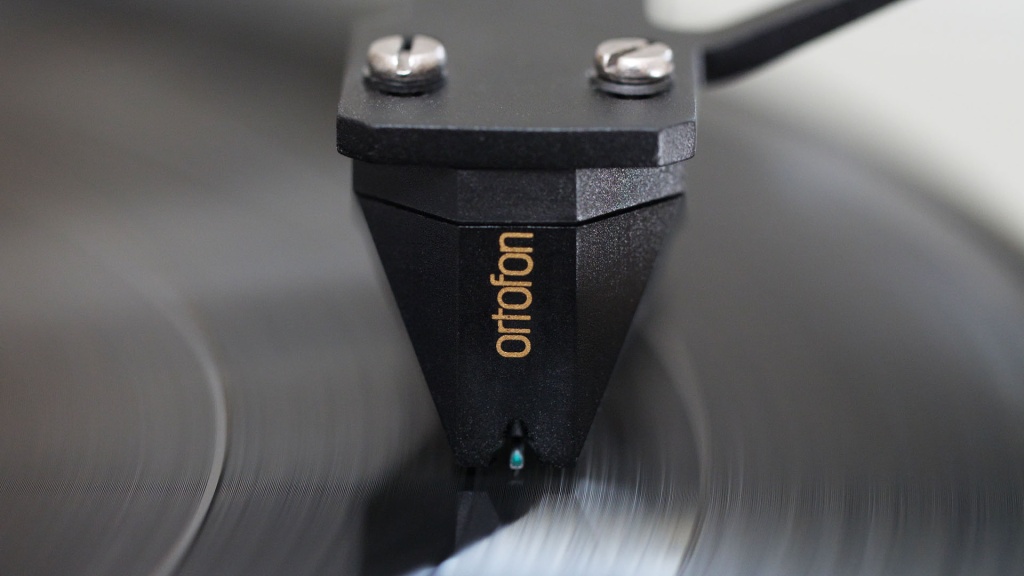

Положение иглы должно быть строго перпендикулярно поверхности пластинки
Для настройки азимута положите маленькое зеркальце на пластинку прямо под головкой. Опустите тонарм так, чтобы игла коснулась зеркала. Расположитесь точно спереди картриджа и посмотрите на кантилевер и его отражение в зеркале.
Они должны составлять одну идеально ровную вертикальную линию. Если отражение «завалено» влево или вправо, произведите настройку угла азимута путём поворота трубки тонарма вокруг своей оси. Для этого ослабьте фиксирующий элемент трубки в основании тонарма. Не выкручивайте его полностью!
Аккуратно возьмитесь за трубку тонарма (лучше ближе к основанию, чтобы не создавать лишний рычаг) и слегка проверните её по или против часовой стрелки. Усилие должно быть минимальным. Проверьте результат с помощью зеркальца.
Настройка вертикального угла (VTA / SRA)
Эти два параметра тесно связаны. VTA (Vertical Tracking Angle) — это угол наклона трубки тонарма относительно поверхности пластинки. Он напрямую определяет SRA (Stylus Rake Angle) — угол, под которым сама игла (кантилевер) входит в канавку.

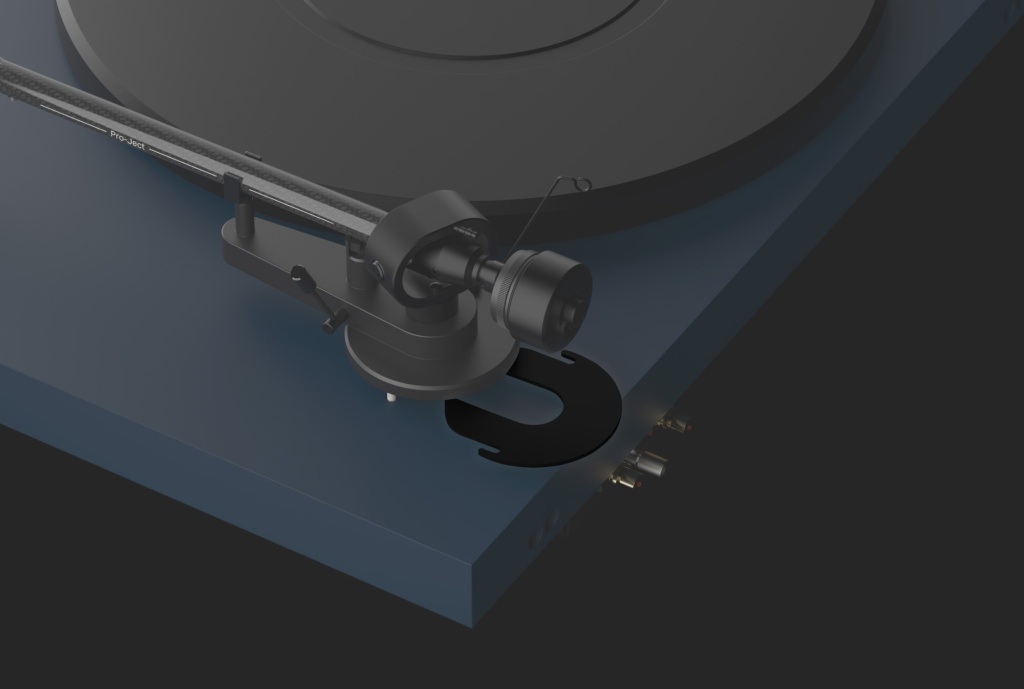

Если тонарм не имеет штатной настройки VTA, изменять ее можно только с помощью специальных аксессуаров, например, Pro-Ject VTA it
Для настройки вертикального угла сначала положите на опорный диск пластинку. Обязательно учитывайте её толщину. Стандартная пластинка весом около 140–150г. имеет одну толщину, но тяжёлая (180-граммовая) может быть на один-два миллиметра толще. Настраивать лучше на пластинке той толщины, которую вы слушаете чаще всего.
Опустите тонарм на поверхность пластинки и посмотрите на него строго сбоку, на уровне его трубки. Трубка тонарма должна быть идеально параллельна поверхности пластинки. Подавляющее большинство производителей картриджей рассчитывают их конструкцию так, чтобы при параллельном положении тонарма угол SRA был близок к оптимальному.
Если у вашего проигрывателя есть механизм регулировки высоты основания тонарма (винт, шестерёнка или колонна под базой), используйте его, чтобы добиться этой идеальной параллели. Если у вашего проигрывателя нет регулировки высоты тонарма (например, у многих моделей Rega), не пытайтесь подкладывать самодельные проставки или шайбы под базу. Просто убедитесь, что картридж в шелле не перекошен «носом вниз» или «задран вверх». Для таких тонармов параллельность заложена конструкцией, и вмешательство чаще вредит, чем помогает.
Прижимная сила (Tracking Force)
Это, пожалуй, самый критичный параметр. Прижимная сила определяет, с каким давлением игла удерживается в канавке.

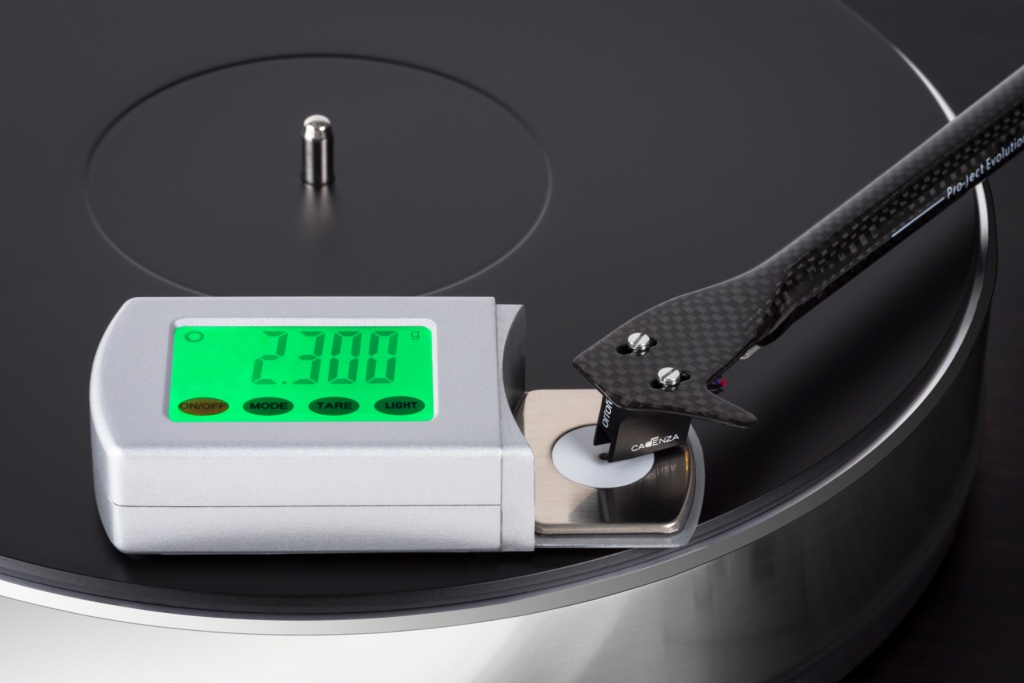

Весы для настройки прижимной силы Pro-Ject Measure it
При недостаточной прижимной силе игла будет «выпрыгивать» из канавки на басах, появится треск, а главное — игла начнёт бить по стенкам канавки, разрушая винил. При чрезмерной — звук станет зажатым, потеряется детализация, а износ иглы и пластинки ускорится в разы.
Прежде чем устанавливать прижимную силу, нужно сбалансировать тонарм. Для этого снимите грузик антискейтинга или установите его в нулевое положение, снимите защитный колпачок с иглы картриджа, освободите тонарм из держателя и аккуратно придержите его в воздухе над опорным диском. Перемещайте противовес вперёд-назад, пока тонарм не зависнет горизонтально, параллельно поверхности пластинки (или диска проигрывателя), без вашей поддержки.

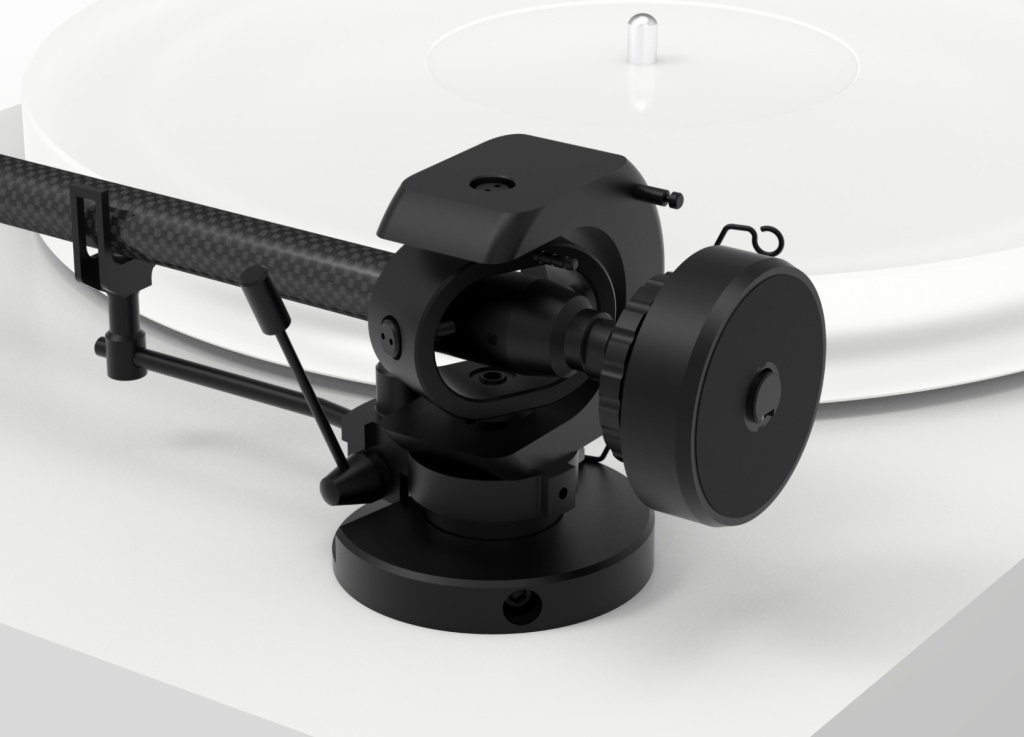

Настройка противовеса тонарма
После того как тонарм правильно сбалансирован, верните его на опору. Поставьте цифровые весы прямо на опорный диск проигрывателя (в ту точку, где обычно лежит пластинка). Включите весы и обнулите их (функция TARE). Аккуратно опустите тонарм на площадку весов. Поверните градуированное кольцо противовеса (переднюю подвижную часть) до отметки, рекомендованной производителем картриджа (обычно от 1,5 до 2,2 грамма). Важно: вращается только кольцо, сам противовес не двигается!
Снова поднимите тонарм, поставьте его обратно на весы и проверьте показания. При необходимости сделайте коррекцию. Цифровые весы должны показать значение, точно соответствующее рекомендациям производителя картриджа. Точность должна быть до сотых долей грамма (например, 1,75 г).
Антискейтинг (Antiskating)
Когда пластинка вращается, возникает сила трения, которая тянет тонарм к центру (к шпинделю). Это называется скейтинг. Чтобы компенсировать это, в тонарме предусмотрен механизм антискейтинга, который тянет тонарм наружу. Если антискейтинг настроен неправильно, игла будет больше тереться об одну из сторон канавки, что вызовет дисбаланс каналов и ускоренный износ пластинки.

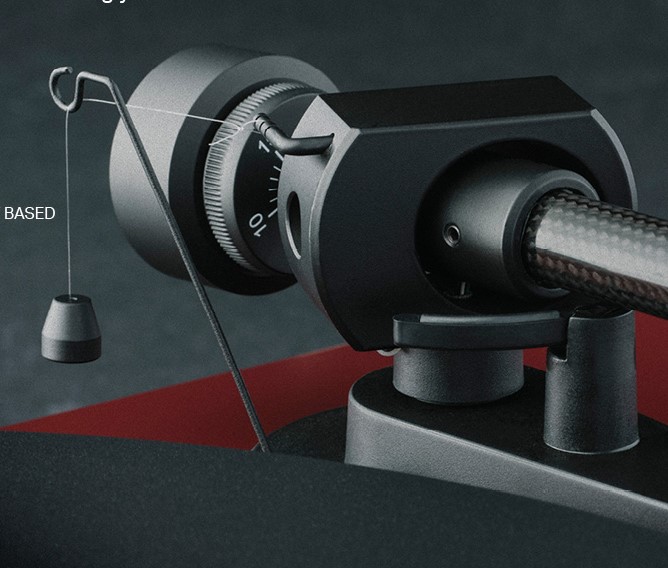

Грузик антискейтинга на модели Pro-Ject Debut EVO 2
Используйте «золотое правило» новичка: выставьте антискейтинг ровно таким же, как и прижимная сила. Если прижимная сила 1,8 грамма, то и антискейтинг ставим 1,8 (или соответствующее деление на шкале / положение магнита / нити с грузиком). Однако в дальнейшем вы можете немного подстроить его на слух или с помощью тестовой пластинки, добиваясь идеального баланса между левым и правым каналом на громких пассажах.
Итог
Правильная настройка звукоснимателя проигрывателя винила — это не дело пяти минут. Это кропотливый процесс, требующий усидчивости и аккуратности. Но поверьте, как только вы пройдёте все эти шаги, ваш проигрыватель зазвучит совершенно иначе. Вы услышите те нюансы, сцену и глубину, которые раньше просто терялись. Но в то же время настройка проигрывателя — творческий процесс, и небольшие эксперименты здесь являются неотъемлемой частью винилового хобби.
